Обработка с ЧПУ против 3D-печати

Переход от проектирования деталей к физическому производству вынуждает сделать критический, определяющий бюджет выбор между методологиями субтрактивного и аддитивного производства. Выбор неправильного производственного процесса приводит к нарушению механической целостности, серьезным узким местам производства или экспоненциальному перерасходу средств в масштабе. Инженеры и дизайнеры продукции должны оценить требования своего проекта с учетом физических реалий каждого метода в цехе. Вы не можете просто отправить файл САПР на машину и ожидать оптимальных результатов, не понимая основной механики того, как этот материал формируется или наносится. Эта объективная, основанная на фактах разбивка подробно описывает, когда следует использовать субтрактивные методы, а не аддитивные процессы. Мы оцениваем эти технологии с точки зрения точности размеров, свойств материалов, масштабируемости объема и общей эффективности производства, чтобы помочь вам принимать обоснованные производственные решения.

• Фундаментальное отличие: обработка с ЧПУ — это субтрактивный процесс, который удаляет материал из твердого блока, обеспечивая превосходную структурную целостность; 3D-печать — это аддитивный процесс создания деталей слой за слоем, обеспечивающий беспрецедентную геометрическую свободу.

• Точность и производительность. Обработка на станках с ЧПУ остается отраслевым стандартом, обеспечивающим жесткие допуски, гладкую поверхность и изотропные механические свойства, необходимые для функциональных деталей конечного использования.

• Гибкость и сложность: 3D-печать превосходно подходит для быстрого прототипирования, мелкосерийного производства и изготовления изделий очень сложной геометрии (например, внутренних каналов или решеток), которые невозможно обработать механической обработкой.

• Точка пересечения: себестоимость единицы продукции 3D-печати остается относительно неизменной независимо от объема, тогда как обработка на станках с ЧПУ становится значительно более рентабельной при более высоких объемах производства благодаря экономии на масштабе, компенсирующей затраты на первоначальную настройку.

Обработка с ЧПУ против 3D-печати: в чем основная разница?

Понимание основных механизмов этих двух технологий — первый шаг к успешному производству деталей. Субтрактивное производство, включающее фрезеровку, токарную обработку и сверление, начинается с твердого куска сырья. Режущие инструменты систематически удаляют материал до достижения окончательной формы. Шпиндель приводит в движение инструмент, а оси станка перемещают заготовку или головку инструмента для вырезания геометрии. Аддитивное производство, включающее такие технологии, как моделирование наплавлением (FDM), стереолитография (SLA), селективное лазерное спекание (SLS) и прямое лазерное спекание металлов (DMLS), позволяет создавать детали путем нанесения или отверждения материала по одному микроскопическому слою за раз. Вместо того, чтобы отрезать отходы, машина размещает материал только там, где этого требует поперечное сечение детали.

Определение критериев успеха требует установления базовых требований для оценки деталей. Инженеры должны анализировать ожидаемые механические нагрузки, условия эксплуатации и долговечность жизненного цикла. Компонент, подвергающийся воздействию высоких сил сдвига или экстремальных температур, требует иных производственных подходов, чем визуальный прототип, используемый для эргономических испытаний. Вы должны учитывать предел текучести, прочность на разрыв и температуру термического отклонения, необходимые для применения. Если деталь попадает в моторный отсек, она должна выдерживать нагрев и вибрацию. Если это индивидуальный хирургический шаблон, он должен обладать биосовместимостью и точным анатомическим соответствием.

Соответствие отраслевым стандартам и стандартам сильно влияет на это решение. В аэрокосмической, медицинской и автомобильной отраслях эти процессы тщательно оцениваются на предмет соответствия нормативным требованиям. В этих областях отслеживаемость материалов, требования к сертификации и предсказуемые виды отказов не подлежат обсуждению. Субтрактивные методы имеют десятилетия устоявшихся стандартов тестирования, в то время как аддитивные методы быстро развивают свои собственные системы сертификации для приложений конечного использования. Когда вы обрабатываете деталь из сертифицированного блока алюминия 7075-T6, у вас есть протокол заводских испытаний, гарантирующий ее свойства. Детали, изготовленные из аддитивных материалов, часто требуют тщательного тестирования купонов одновременно с изготовлением, чтобы убедиться, что параметры лазера и качество порошка обеспечивают ожидаемые базовые механические параметры.

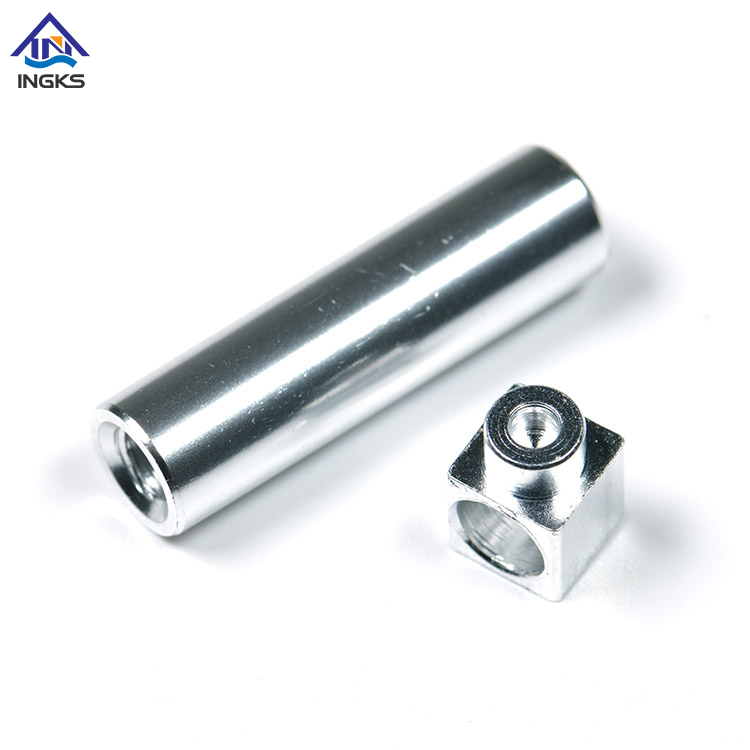

Обработка с ЧПУ: точность, материалы и масштабы производства

Когда функциональные требования требуют бескомпромиссной точности, CNC Machining всегда справится с этой задачей. Современное оборудование обычно имеет жесткие допуски ±0,001 дюйма или выше. Такая точность размеров напрямую влияет на сопрягаемые детали и сложные сборки, обеспечивая идеальную совместимость компонентов без доработок вручную. Механик может настроить корректоры инструмента, чтобы обеспечить посадку подшипника или канавку уплотнительного кольца с абсолютной повторяемостью. Жесткость станка в сочетании с высококачественными режущими инструментами и правильным креплением исключает размерный сдвиг, часто наблюдаемый в термических аддитивных процессах.

Выбор материала и механическая целостность представляют собой значительные преимущества. Обработка экструдированных или литых заготовок приводит к изотропным свойствам, то есть деталь демонстрирует одинаковую прочность во всех направлениях. Инженеры имеют доступ к обширной библиотеке металлов и пластмасс технического уровня. Зернистая структура прокатанного алюминиевого листа или кованой стальной заготовки обеспечивает предсказуемую и надежную работу под нагрузкой.

1. Алюминиевые сплавы (6061, 7075) для высоких показателей прочности и веса.

2. Нержавеющие стали (304, 316, 17-4) для коррозионной стойкости и долговечности.

3. Титан (класс 5) для аэрокосмических и медицинских имплантатов.

4. Инженерные пластмассы (PEEK, Delrin, Nylon) для низкого трения и электроизоляции.

5. Латунь и медь для электропроводности и терморегулирования.

Возможности субтрактивной обработки поверхности вне станка значительно превосходят большинство аддитивных методов. Хорошо запрограммированная траектория инструмента оставляет гладкую поверхность, которая часто не требует дополнительных операций чистовой обработки. Это имеет решающее значение для функциональных уплотняющих поверхностей, посадок подшипников или высоких эстетических требований. Регулируя скорость подачи и скорость шпинделя, станок может добиться определенного среднего значения шероховатости поверхности (Ra). Вам не придется сталкиваться со ступенчатым эффектом, свойственным послойному нанесению.

Масштабируемость следует четкой кривой. Субтрактивное производство предполагает высокие первоначальные затраты на единовременное проектирование (NRE). Программисты должны создавать траектории движения инструмента CAM, операторы должны разрабатывать специальные приспособления для крепления заготовок, а машины требуют физической настройки. Однако эти первоначальные инвестиции быстро окупаются при средних и крупных объемах производства, что делает затраты на каждую деталь очень эффективными в масштабе. После того, как машина настроена и первая деталь проверена, время цикла на деталь часто измеряется в минутах или секундах. Машина может работать непрерывно, иногда отключаясь от устройств подачи прутка или пулов поддонов, производя тысячи одинаковых компонентов.

3D-печать: свобода дизайна, скорость и ограничения

Аддитивное производство полностью отделяет геометрическую сложность от сложности производства. Дизайнеры могут реализовывать стратегии облегчения, создавать внутренние решетчатые структуры и объединять многокомпонентные сборки в единые печатные компоненты. Такие элементы, как внутренние каналы охлаждения, которые физически невозможно обработать традиционным способом, поскольку режущий инструмент не может проникнуть внутрь изогнутой полости, легко реализуются слой за слоем. Эта свобода позволяет оптимизировать топологию, при которой программное обеспечение удаляет материал из областей, находящихся под низким напряжением, в результате чего получаются органичные, высокоэффективные формы.

Быстрое создание прототипов и скорость итераций являются основными факторами внедрения аддитивных технологий. Переход от файла САПР к физической детали происходит за несколько часов. Нет необходимости в специальном инструменте, сложном программировании CAM или специализированном креплении. Это позволяет инженерным командам тестировать несколько итераций проектирования за время, необходимое для настройки одного субтрактивного прогона. Вы экспортируете файл STL или 3MF, пропускаете его через слайсер и отправляете на принтер. Если прототип не проходит проверку на соответствие, вы обновляете САПР, снова разрезаете его и на следующее утро получаете новую версию.

Несмотря на эти преимущества, необходимо учитывать ограничения материала и анизотропию. Многие методы 3D-печати имеют слабую ось Z. Поскольку детали строятся слой за слоем, связь между слоями часто слабее, чем сам материал, что приводит к анизотропным механическим свойствам. Если вы раздвинете напечатанную деталь вдоль линий слоев, она выйдет из строя с меньшей силой, чем если бы вы потянули ее перпендикулярно слоям. Хотя выбор промышленных аддитивных материалов растет, он остается ограниченным по сравнению с традиционными заготовками. Вы также должны учитывать термическое коробление и усадку по мере охлаждения материала из расплавленного состояния в твердое.

Ограничения по объемам не позволяют аддитивным методам экономически и временно конкурировать с традиционным производством при больших объемах производства. Процесс послойного осаждения по своей сути медленный. Печать десяти тысяч деталей обычно занимает в десять тысяч раз больше времени, чем печать одной детали, что практически не дает эффекта масштаба. Хотя печатные фермы могут увеличить производительность за счет параллельной работы нескольких машин, время цикла на каждую деталь остается неизменным. Вы существенно ограничены тем, насколько быстро может двигаться печатающая головка или насколько быстро лазер может сканировать слой порошка без ущерба для качества детали.

Обработка с ЧПУ против 3D-печати: сравнение ключевых различий

Сопоставление жесткой точности субтрактивных методов с гибкостью аддитивных методов выявляет четкие границы их применения. Субтрактивные процессы гарантируют точность размеров, но ограничивают проектирование тем, чего физически может достичь режущий инструмент. Вы должны учитывать диаметр инструмента, длину канавки и необходимость внутреннего углового радиуса. Аддитивные процессы предлагают почти безграничную геометрическую свободу, но часто жертвуют точностью размеров на микроуровне из-за термической усадки и разрешения слоев. Вам необходимо спроектировать опорные конструкции, углы свеса и распределение тепловой массы.

Отходы материалов и воздействие на окружающую среду существенно различаются. Субтрактивные процессы приводят к значительным потерям материала в виде стружки и стружки. Обработка сложного кронштейна из цельного блока может привести к удалению 80% исходного материала. Хотя металлическую стружку можно перерабатывать, этот процесс является энергоемким. Аддитивные процессы очень эффективны: в них используется только материал, необходимый для изготовления детали и ее опорных конструкций. Системы порошкового слоя часто могут перерабатывать неспеченный порошок для будущих сборок, сводя к минимуму потери сырья.

Соотношение объема и времени определяет производственные графики. Скорость 3D-печати в основном ограничивается объемом детали. Более крупные детали увеличивают время печати экспоненциально по мере накопления слоев. И наоборот, скорость вычитания зависит от скорости удаления материала. Изготовление больших простых деталей на станке гораздо быстрее, чем на печать. Присадка выигрывает в скорости настройки, позволяя быстро получить первую деталь. Субтрактивный выигрыш в скорости съема сырья и скорости производства каждой детали после запуска машины. Высокоскоростной обрабатывающий центр может изготовить фунты алюминия за считанные минуты, тогда как принтеру могут потребоваться дни, чтобы нарастить тот же объем.

Требования к постобработке приводят к скрытым затратам труда и времени. Аддитивное производство часто требует удаления подложки, УФ-отверждения, снятия термического напряжения и интенсивного сглаживания поверхности для устранения линий слоев. Для 3D-печати металлом необходимо отрезать деталь от рабочей пластины с помощью проволочного электроэрозионного станка и пропустить ее через печь для снятия остаточных напряжений. Постобработка субтрактивного производства обычно включает в себя простое удаление заусенцев, пескоструйную очистку или стандартные процедуры анодирования и нанесения покрытия. Деталь сходит со станка гораздо ближе к своему окончательному состоянию.

Компромиссы в стоимости, объеме и производстве

Составление карты экономической траектории показывает четкую точку пересечения затрат и объема. Аддитивное производство высокоэффективно для агрегатов с 1 по 50. Отсутствие накладных расходов на установку делает его логичным выбором для небольших объемов. Однако по мере того, как объемы достигают сотен или тысяч, вычитающие методы становятся экспоненциально более эффективными. Скорость производства легко покрывает первоначальные инвестиции в установку. Вам необходимо рассчитать точку безубыточности, исходя из конкретной геометрии и материала. Простая блочная деталь очень быстро перейдет на механическую обработку, тогда как печать очень сложного коллектора может оказаться дешевле даже в больших объемах.

Затраты на оснастку и настройку подчеркивают этот разрыв. Аддитивные процессы требуют практически нулевых инвестиций в инструмент. Принтер-кровать является универсальным приспособлением. Вы ориентируете деталь в программе, создаете опоры и нажимаете «Печать». Субтрактивные процессы требуют значительных первоначальных инвестиций в программирование, индивидуальную заготовку, специализированные режущие инструменты и калибровку станка. Возможно, вам придется изготовить специальные мягкие губки только для того, чтобы удерживать деталь во время второй операции. Эти затраты NRE должны быть учтены в производственном цикле.

Современные предприятия редко выбирают только одну технологию; они используют гибридные производственные стратегии. Аддитивные методы используются для быстрого выполнения итераций, создания нестандартных сборочных приспособлений и печати мягких губок для удержания заготовки. Затем для окончательного производства функциональных деталей используются субтрактивные методы, гарантирующие, что конечный продукт соответствует всем механическим характеристикам и допускам. Вы можете распечатать прототип, чтобы проверить эргономику, а затем обработать окончательные изделия из алюминиевых заготовок. Вы также можете напечатать сложную металлическую деталь почти чистой формы, а затем обработать критические сопрягаемые поверхности, чтобы достичь требуемых допусков.

Практические проблемы обработки с ЧПУ и 3D-печати

Переход между этими технологиями требует фундаментального изменения дизайнерского мышления. Рабочие процессы проектирования для производства (DFM) совершенно разные. Аддитивные файлы, обычно форматы STL или сетки, не преобразуются напрямую в вычитающие траектории. Инженеры должны учитывать аддитивные ограничения, учитывая углы свеса, точки контакта опор и термическую усадку. Следует избегать больших плоских поверхностей, параллельных рабочей пластине, чтобы минимизировать деформацию. Проектирование с учетом субтрактивных ограничений требует учета вылета инструмента, скруглений внутренних углов, минимальной толщины стенки и реалистичной ориентации установки. Вы должны убедиться, что режущий инструмент действительно может достичь элемента, не сталкиваясь с заготовкой или приспособлением.

Требования к объектам и инфраструктуре представляют собой серьезные логистические препятствия. Настольные и промышленные 3D-принтеры обычно работают в тихой, удобной для офиса рабочей среде. Им нужна стандартная мощность и, возможно, базовая вентиляция. Субтрактивное оборудование создает значительный шум, структурную вибрацию и создает угрозу безопасности. На объектах требуются мощные энергетические установки, специальная вентиляция, системы управления охлаждающей жидкостью и стружкой, а также протоколы безопасной утилизации материалов. Вам нужны железобетонные полы, чтобы выдержать вес и вибрацию крупного фрезерного центра. Вам также потребуются системы сжатого воздуха и правильное освещение.

Опыт оператора и затраты на рабочую силу еще больше разделяют эти две методологии. Программное обеспечение для аддитивного производства имеет относительно доступную кривую обучения, что позволяет инженерам готовить сборки с минимальным обучением. Программное обеспечение автоматизирует большую часть процесса, автоматически генерируя опоры и траектории движения инструмента. Субтрактивное производство требует высокоспециализированной и квалифицированной рабочей силы. Создание эффективных CAM-программ, оптимизация траекторий движения инструмента, расчет подачи и скорости, а также безопасная настройка промышленного оборудования требует многолетнего опыта. Плохая программа CAM может вывести из строя станок, разрушив дорогие шпиндели и инструменты. Квалифицированные механики требуют более высоких затрат на оплату труда, поскольку их опыт напрямую влияет на качество деталей и безопасность оборудования.

Заключение

Ни один из этих процессов не является универсальным; правильный выбор полностью диктуется геометрией детали, требуемыми механическими свойствами и объемом производства. Аддитивные методы доминируют на этапе прототипирования и сложной геометрии, в то время как субтрактивные методы остаются бесспорным стандартом точности, прочности и масштабируемости производства. Оцените потребности вашего конкретного проекта в сравнении с физическими реалиями цеха.

Wuxi Ingks Metal Parts обеспечивает прецизионную обработку на станках с ЧПУ, изготовление металлических компонентов на заказ и инженерную поддержку прототипов и производственных проектов. Благодаря современному обрабатывающему оборудованию, опытным специалистам и строгому контролю качества компания помогает клиентам добиться точных размеров, надежных характеристик материалов и стабильного качества продукции.

• Проведите тщательный аудит DFM ваших текущих файлов САПР, чтобы выявить особенности, определяющие конкретный метод производства.

• Рассчитайте прогнозируемые годовые объемы деталей, чтобы определить конкретную точку пересечения затрат и объема.

• Проконсультируйтесь с партнером-производителем двойного назначения, чтобы провести сравнительный анализ на основе ваших точных требований к материалу и допускам.

• Внедряйте гибридные рабочие процессы, используя аддитивные методы для внутренней оснастки и приспособлений для поддержки ваших основных субтрактивных производственных линий.

Часто задаваемые вопросы

Вопрос: Является ли обработка на станке с ЧПУ дешевле, чем 3D-печать?

О: Это полностью зависит от объема производства. 3D-печать более рентабельна для единичных прототипов и очень небольших объемов, поскольку не требует инструментов или настройки. При средних и больших объемах механическая обработка становится значительно дешевле за единицу продукции, поскольку первоначальные затраты на настройку амортизируются за счет ускорения производственного цикла.

Вопрос: Могу ли я использовать программное обеспечение для 3D-печати (срезы) для работы на станке с ЧПУ?

О: Нет. При 3D-печати используется программное обеспечение для нарезки для создания траекторий аддитивных слоев. Субтрактивному оборудованию требуется специальное программное обеспечение для автоматизированного производства (CAM) для расчета скорости инструмента, подачи, углов входа и стратегий удаления материала на основе конкретных режущих инструментов и свойств сырья.

Вопрос: Почему обработка на станке с ЧПУ требует гораздо больше усилий и ресурсов, чем 3D-печать?

Ответ: В субтрактивных процессах используются мощные шпиндели, которые физически отрывают металл или пластик от твердого блока. Это приводит к сильному трению, вибрации и шуму. Для этого требуются мощные источники питания, жесткий бетонный фундамент и сложные системы управления жидкостью для резки охлаждающих жидкостей.

Вопрос: Какой процесс обеспечивает лучшее качество поверхности станка?

Ответ: Субтрактивное производство обеспечивает превосходное качество поверхности непосредственно на выходе из станка. Аддитивные процессы по своей сути оставляют видимые линии слоев, которые требуют ручной шлифовки или химического сглаживания. При механической обработке можно добиться зеркального блеска в зависимости от траектории инструмента и параметров резания.

Вопрос: Какова типичная точка пересечения объема между 3D-печатью и ЧПУ?

Ответ: Хотя это во многом зависит от геометрии и материала детали, точка пересечения обычно находится в диапазоне от 50 до 200 единиц. Ниже этого порога добавка работает быстрее и эффективнее. Помимо этого, быстрое время цикла вычитающих методов для каждой детали легко компенсирует время первоначального программирования и настройки.

Вопрос: Как размер детали и общий объем влияют на скорость производства при обработке на станке с ЧПУ по сравнению с 3D-печатью?

Ответ: В аддитивном производстве изготовление более крупных деталей занимает экспоненциально больше времени, потому что машине приходится слой за слоем наносить материал на большой объем. При субтрактивном производстве большие детали простой геометрии могут быть изготовлены очень быстро, поскольку большие режущие инструменты могут быстро удалить огромное количество материала.
