Что такое прототипирование листового металла?

Обнаружение структурных или геометрических дефектов во время крупносерийного производства создает серьезные эксплуатационные риски. Инженерным командам требуется физическая проверка формы, соответствия и функциональности с использованием материалов конечного использования. Инвестиции в оборудование для непроверенных конструкций остаются стратегически опасными. Вам нужен надежный метод тестирования деталей, прежде чем приступить к полномасштабному производству.

Именно здесь прототипирование листового металла служит мостом между цифровыми моделями САПР и масштабируемым производством. Это позволяет инженерным группам проверять структурную целостность, оценивать поведение материалов и подтверждать технологичность задолго до завершения изготовления производственных инструментов. Изготавливая модели для функциональных испытаний из реальных промышленных сплавов, вы исключаете догадки. Вы узнаете, как работает этот процесс, как оптимизировать конструкции для обеспечения технологичности и как выбрать подходящего партнера-производителя, чтобы ускорить цикл разработки оборудования.

• При создании прототипов из листового металла используются материалы производственного класса для обеспечения точных функциональных испытаний, которые аддитивное производство (3D-печать) часто не может повторить.

• Интеграция проектирования для технологичности (DFM) на этапе прототипа значительно снижает стоимость детали и время выполнения заказа при переходе к мелкосерийному или массовому производству.

• К основным факторам затрат относятся сложность детали (количество изгибов/установок), второстепенные операции (сварка, отделка) и нестандартные требования к оборудованию.

• Выбор партнера-производителя требует оценки его собственных возможностей, соответствия качеству (например, ISO 9001) и скорости вывода продукта на рынок (обычно 2–5 дней для быстрого прототипирования).

Что такое прототипирование листового металла?

Прототипирование листового металла — это субтрактивный и формирующий производственный процесс, используемый для изготовления физических тестовых моделей и продуктов новой концепции из листового металла. В отличие от аддитивных методов, при которых детали создаются слой за слоем, этот подход разрезает, сгибает и соединяет настоящие металлические листы. Инженеры используют этот процесс для проверки проектов с использованием именно тех материалов, которые предназначены для конечного производства. Держа в руках формованную металлическую деталь, вы можете физически проверить ее жесткость, вес и характеристики сборки.

Целью является не просто создание физического объекта. Основная цель – валидация самого производственного процесса. Вы должны убедиться, что конструкцию можно надежно разрезать, согнуть и собрать в нужном масштабе без разрушения материала или проблем с наложением допусков. Успешный прототип доказывает, что геометрические характеристики сохраняются в реальных производственных условиях. Если фланец порвется во время изгиба прототипа, вы сразу поймете, что развертка или выбор материала требуют корректировки, прежде чем заказывать тысячи единиц.

Вы должны различать прототипы, «выглядящие как» и функциональные прототипы, «работающие как». «Похожая» модель может просто демонстрировать промышленный дизайн и эстетику, часто сделанная из пенопласта или пластика. «Рабочий» прототип из листового металла подвергается строгим стрессовым, термическим и интеграционным испытаниям. Он выдерживает нагрузки, рассеивает тепло и взаимодействует с другими механическими компонентами точно так же, как конечный продукт.

Общие применения прототипирования листового металла

Тестирование корпусов и шкафов представляет собой основное применение этого процесса. Листовой металл обеспечивает превосходную защиту от электромагнитных помех (ЭМИ) и долговечность. Создание прототипов позволяет проверить внутренние зазоры для чувствительной электроники, протестировать схемы вентиляции и убедиться в правильности выравнивания панелей доступа. Вы можете физически установить печатные платы (PCB) и проложить кабели для проверки на наличие помех.

Структурные кронштейны и крепления также требуют тщательной физической проверки. Инженеры полагаются на прототипы для проверки несущей способности и устойчивости к нагрузкам в динамических условиях. Физические испытания часто выявляют концентрации напряжений вблизи изгибов или монтажных отверстий, которые анализ методом конечных элементов (FEA) может недооценить. Вы можете прикрепить кронштейн прототипа к испытательному приспособлению и приложить реальный крутящий момент и вибрацию.

Шасси и узлы составляют основу сложного оборудования. Прототипирование этих компонентов обеспечивает точное согласование многокомпонентных систем и модульного оборудования. При работе со сложными сборками проверка точного соответствия сопрягаемых поверхностей предотвращает доработку во время окончательной интеграции. Вы можете проверить, идеально ли совпадают рисунки отверстий на нескольких согнутых деталях.

Объяснение основных процессов прототипирования листового металла

Резка и вырубка

Лазерная резка обеспечивает высокую точность и идеально подходит для изделий сложной геометрии. Это обеспечивает быстрый ремонт без необходимости использования специальных инструментов. Современные волоконные лазеры быстро прорезают различные сплавы, оставляя чистые края, требующие минимального удаления заусенцев. Это делает лазерную резку идеальным методом создания исходного развертки прототипа. Вы просто загружаете файл DXF, и лазер вырезает точный профиль за считанные минуты.

Гидроабразивная резка служит другой цели. В основном он используется для более толстых материалов или сплавов, чувствительных к зонам термического влияния (ЗТВ). Поскольку гидроабразивная резка является холодным процессом, она предотвращает термическую деформацию и металлургические изменения вдоль кромки реза. Это очень актуально для конкретных аэрокосмических или медицинских применений, где состояние материала должно оставаться полностью неизменным.

Перфорация остается высокорентабельной для прототипов, требующих нескольких стандартных отверстий, жалюзи или выдавленных элементов. Револьверные прессы с ЧПУ устраняют разрыв в производстве, используя стандартные инструменты для быстрой штамповки форм. В то время как лазерная резка внешних профилей выполняется быстрее, перфорация лучше подходит для создания таких элементов формы, как ямочки или зенковки, непосредственно на плоском листе. Револьверный пресс может выбить сетку вентиляционных отверстий гораздо быстрее, чем их проследит лазер.

Формирование и гибка

Листогибочные прессы являются стандартным оборудованием для прототипирования гибов. Операторы используют стандартные V-образные штампы и пуансоны, чтобы сложить плоский лист и придать ему окончательную трехмерную форму. Этот шаг требует тщательного расчета допусков на изгиб и коэффициентов К в зависимости от толщины материала и типа сплава. Точное создание развертки полностью зависит от понимания того, как конкретный материал растягивается в процессе гибки. Если К-фактор неправильный, окончательные габаритные размеры изогнутой детали выйдут за пределы допуска.

1. Выберите соответствующую ширину V-образной матрицы в зависимости от толщины материала.

2. Определите необходимый радиус пуансона, чтобы избежать растрескивания материала.

3. Рассчитайте вычет изгиба, чтобы получить точную развертку.

4. Выполните пробный изгиб обрезка, чтобы проверить угол и длину фланца.

5. Отрегулируйте задний упор листогибочного пресса и глубину толкателя для окончательной формовки.

Сборка и соединение

Сварка, включая TIG, MIG и точечную сварку, необходима для оценки структурных соединений и рисков тепловых деформаций. Создание прототипов позволяет сварщикам определить оптимальную последовательность сварки, чтобы минимизировать коробление. Это также помогает инженерам решить, необходима ли непрерывная сварка или достаточно шовной сварки для обеспечения требуемой целостности конструкции. Сварка TIG обеспечивает точный контроль при работе с тонкими алюминиевыми корпусами, а сварка MIG обеспечивает скорость при работе с более тяжелыми стальными рамами.

Установка оборудования является важным этапом сборки. Для механической сборки команды используют стандартные крепежи, стойки и заклепки PEM. При создании прототипа проверяется наличие достаточного зазора вокруг крепежных элементов для монтажных инструментов и то, что оборудование плотно прилегает к сопрягаемым поверхностям, не вызывая местной деформации. Вы должны убедиться, что аппаратный пресс имеет достаточную глубину горловины, чтобы достичь отверстий на формованной детали.

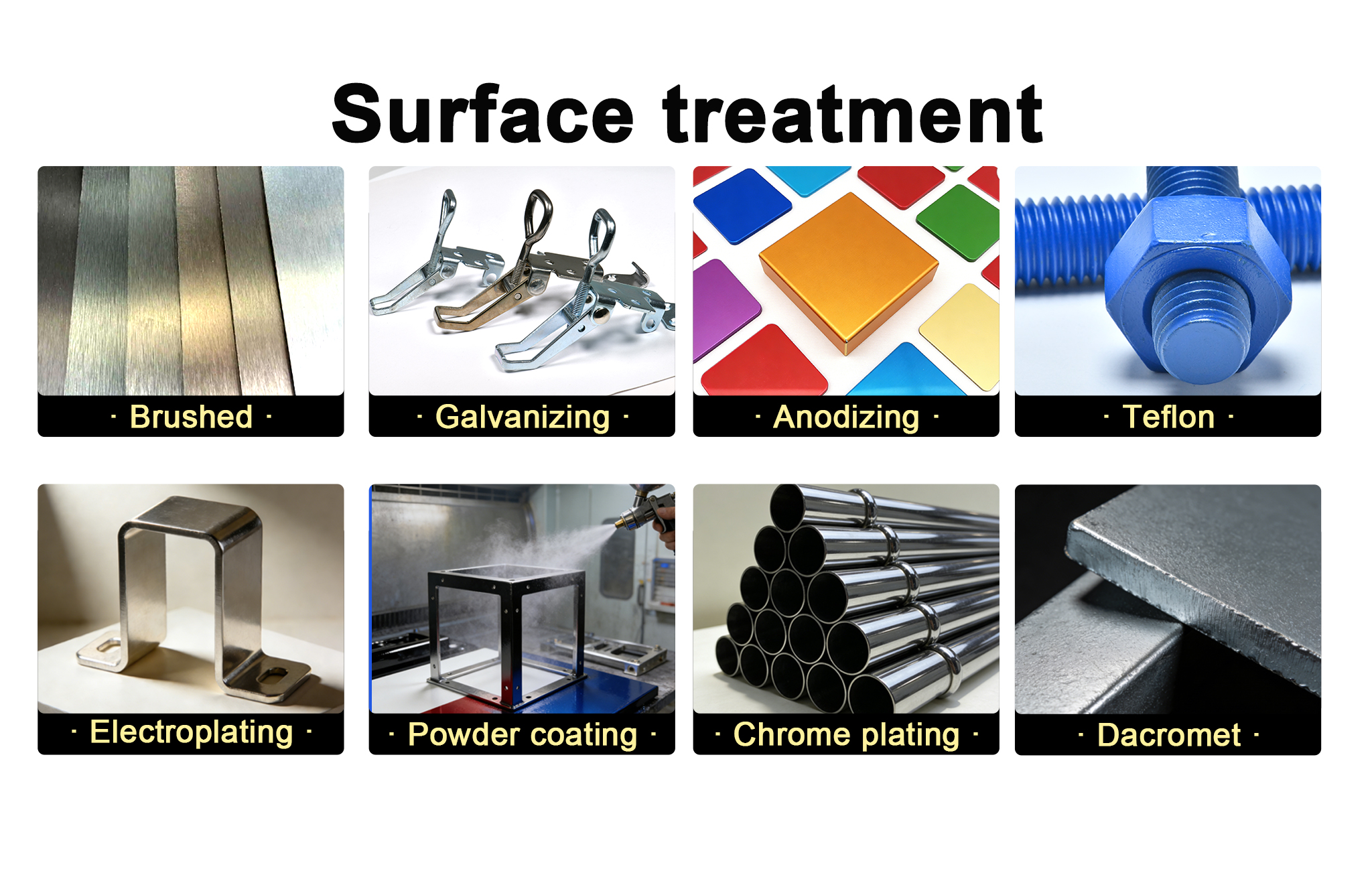

Отделка поверхности

Оценка функциональной и косметической отделки — заключительный этап этапа прототипирования. Инженеры тестируют порошковое покрытие, анодирование, химическую пленку и дробеструйную очистку, чтобы оценить долговечность, устойчивость к коррозии и эстетическую привлекательность. Создание прототипа помогает определить, требуется ли маскирование проводящих поверхностей и как толщина отделки влияет на общие допуски детали. Толстое порошковое покрытие может легко добавить достаточную толщину, чтобы помешать правильной установке сопрягаемой детали.

Прототипирование листового металла по сравнению с другими методами производства

Листовой металл против 3D-печати (FDM/SLS/DMLS)

3D-печать предлагает неограниченную геометрию, позволяя дизайнерам создавать сложные внутренние каналы и органические формы. Однако ему часто не хватает точных изотропных механических свойств, теплопроводности и чистоты поверхности формованного листового металла. Детали с добавками могут проявлять слабость вдоль линий слоев. Листовой металл обеспечивает реалистичное тестирование материала, гарантируя, что прототип ведет себя точно так же, как готовая штампованная или формованная деталь под механическими нагрузками. Вы не можете точно проверить экранирование электромагнитных помех пластикового корпуса, напечатанного на 3D-принтере.

Листовой металл против обработки на станке с ЧПУ

Обработка с ЧПУ идеально подходит для сложных, прочных деталей с высокими допусками. Он удаляет материал из цельного блока для достижения точных размеров. Однако для тонкостенных корпусов или кронштейнов это крайне неэффективно и дорого по сравнению с изготовлением листового металла. Обработка тонкостенной коробки из цельной заготовки требует огромного количества материала и чрезмерного машинного времени. Формовка листового металла позволяет добиться той же геометрии быстрее и со значительно меньшими отходами материала.

Мягкая и твердая оснастка: в чем разница?

Мягкая оснастка (этап прототипирования)

Мягкая оснастка предполагает использование универсальных гибочных штампов, лазерных резаков и временных инструментов. Производственные цеха имеют библиотеку стандартных пуансонов и штампов для формирования различных углов и радиусов. Этот подход требует минимальных первоначальных затрат и обеспечивает исключительную гибкость при проектировании. Если отверстие необходимо сместить или фланец должен быть длиннее, инженеры просто обновляют файл САПР и вырезают новый развертку. Это обеспечивает быстрое выполнение работ, необходимое для гибкой разработки оборудования. Вам не придется неделями ждать, пока будет изготовлен индивидуальный штамп.

Твердая оснастка (этап производства)

Под твердой оснасткой подразумевается разработка индивидуальных прогрессивных штампов и специальных инструментов для штамповки. Эти инструменты штампуют, прокалывают и формируют детали за один автоматизированный ход. Компромисс связан с высокими первоначальными капитальными затратами и длительными сроками изготовления самого инструмента. Однако, как только твердое оснащение будет введено в эксплуатацию, оно обеспечит чрезвычайно низкие затраты на деталь при больших объемах. Создание прототипа с использованием мягких инструментов является обязательным условием для проверки проекта перед вложением средств в твердое оборудование. Прежде чем резать твердую инструментальную сталь, необходимо полностью зафиксировать геометрию конструкции.

Лучшие практики DFM для прототипирования листового металла

Радиусы изгиба и выбор материала

Задание радиусов изгиба меньше толщины материала приводит к растрескиванию. Этот риск особенно высок для более твердых сплавов, таких как алюминий 6061-T6. Когда внешняя часть изгиба выходит за пределы предельного предела прочности, материал разрушается. Чтобы избежать этого, стандартизируйте радиусы изгиба детали, чтобы сократить время наладки станка. Используйте формуемые сплавы, такие как алюминий 5052 или холоднокатаная сталь, для компонентов, требующих резких изгибов или сложной формовки. Если вам необходимо использовать 6061-T6, вам понадобится гораздо больший радиус изгиба, чтобы предотвратить поломку.

Расположение отверстий и близость к краям

Размещение отверстий или прорезей слишком близко к линии сгиба приводит к искажению элемента в процессе формовки. Когда металл натягивается на матрицу, он вытягивает близлежащее отверстие из круглого сечения, нарушая допуск и препятствуя установке оборудования. Соблюдайте минимальное расстояние в 2,5–3 раза превышающее толщину материала от радиуса изгиба до края отверстия. Это гарантирует, что деталь останется стабильной во время изгиба. Если отверстие должно находиться близко к изгибу, вам может потребоваться пробить его после формирования, что добавляет дополнительную операцию и увеличивает стоимость.

Сложение допусков

Чрезмерные допуски на некритические размеры увеличивают стоимость прототипа в геометрической прогрессии. Требование допусков на гнутую деталь из листового металла вынуждает производителя выполнять медленные циклы ручного контроля и регулировки. Применяйте жесткие допуски только к критическим сопрягаемым поверхностям. Для всех остальных размеров полагайтесь на стандартные допуски листового металла, обычно от +/- 0,005 до 0,010 дюйма. Такой подход сочетает точность с эффективностью производства. Не применяйте бланкетный блок допуска +/- 0,001 дюйма к чертежу листового металла.

• Сохраняйте одинаковые радиусы изгиба, чтобы свести к минимуму изменения в настройке листогибочного пресса.

• Убедитесь, что все фланцы имеют достаточную длину, чтобы перекрыть V-образное отверстие.

• Размещайте вырезы и отверстия подальше от линий сгиба, чтобы избежать деформации.

• По возможности проектируйте детали из одного листа, а не сваривайте несколько частей.

• Укажите стандартные размеры оборудования, чтобы избежать задержек при индивидуальной обработке.

Что влияет на стоимость прототипа из листового металла и время выполнения заказа?

Затраты на материалы и машинное время

Анализ соотношения затрат на сырье, трудозатрат и времени наладки имеет жизненно важное значение. При создании прототипа время настройки часто превышает материальные затраты. Программирование лазеров, настройка листогибочных прессов и проведение первичного контроля изделия требуют значительных трудозатрат. Деталь, изготовленная из недорогой холоднокатаной стали, все равно может оказаться дорогостоящей, если для нее потребуется шесть различных настроек гибки и изготовление специальных приспособлений. Сам металл может стоить пять долларов, но время проектирования и установки может стоить сотни.

Сложность и второстепенные операции

Несколько настроек гибки, специальные требования к инструментам и ручная сварка значительно увеличивают время выполнения заказа. Простой кронштейн может быть доставлен через два дня. Полностью сварное шасси, состоящее из нескольких частей, требующее шлифовки, установки оборудования и порошковой окраски, увеличит время выполнения заказа до одной или двух недель. Сведение к минимуму вторичных операций на этапе прототипа ускоряет тестирование и снижает первоначальные затраты. Если вы сможете заменить сварное соединение клепаным фланцем, вы сэкономите дни на графике создания прототипа.

Стандартизация оборудования

Использование готового оборудования позволяет выполнять проекты по графику. Стандартные гайки и стойки PEM легко доступны. Требование изготовления пластин, изготовленных по индивидуальному заказу, приводит к задержкам в закупках и увеличивает общую стоимость. По возможности проектируйте стандартные каталоги оборудования, чтобы обеспечить быструю доступность и плавную интеграцию во время сборки. Если вашему прототипу требуется специализированная метрическая стойка, которая поставляется из-за границы, весь ваш график испытаний будет остановлен.

Как выбрать партнера по прототипированию листового металла

Скорость и масштабируемость производства

Оцените, предоставляет ли поставщик только быстрые одноразовые прототипы или он может масштабировать точный процесс создания прототипа для мелкосерийного производства. Магазин, оптимизированный только для скорости, может использовать немасштабируемые методы для быстрой доставки детали. Сильный партнер устраняет этот разрыв, используя процессы, которые легко переходят в пилотное производство, не требуя полной переработки. Вам нужен производитель, который сможет взять одобренный вами прототип и немедленно запустить партию из пятидесяти единиц, используя те же самые развертки и программы гибки.

Универсальность проектирования: эскизы от руки в исходной САПР

Оцените способность партнера воспринимать различные форматы дизайна. Лучшие производители работают со всем: от грубых эскизов и 2D-печати в формате PDF до полностью определенных файлов 3D CAD, таких как STEP, IGES или SolidWorks. Они обеспечивают надежную инженерную поддержку, преобразуя грубые концепции в модели, готовые к использованию в DFM. Эта универсальность гарантирует, что ваши идеи будут развиваться независимо от ваших внутренних возможностей черчения. Хорошая мастерская обнаружит ошибки развертки в вашем файле STEP еще до того, как начнет резать металл.

Технологические возможности и оборудование

Оцените возможности оборудования и программного обеспечения поставщика. Ищите многоосные листогибочные прессы, которые эффективно справляются со сложными процессами формования. Автоматизированные лазерные станки с погрузочно-разгрузочными башнями демонстрируют приверженность скорости и последовательности. Более того, их программное обеспечение должно принимать собственные файлы САПР и выполнять автоматическое создание плоских шаблонов, уменьшая ошибки программирования и ускоряя переход от экрана к машине. Современные листогибочные прессы с возможностью автономного программирования позволяют цеху моделировать процесс гибки в цифровом виде перед подключением реальной машины.

Гарантия качества и соответствие

Гарантия качества не подлежит обсуждению, даже для прототипов. Проверьте их возможности составления отчетов об инспекциях, включая отчеты о первой проверке изделий (FAI). Они должны предоставить сертификаты на материалы, чтобы гарантировать, что вы тестируете правильный сплав. Соответствие отраслевым стандартам, таким как AS9100 для аэрокосмической отрасли или ISO 9001 для общего производства, указывает на зрелую систему управления качеством, способную поставлять согласованные и точные детали. Прежде чем приступить к внутреннему тестированию, вам необходимо документальное подтверждение того, что прототип соответствует вашим требованиям к размерам.

Заключение

Прототипирование листового металла остается важным этапом проверки корпусов, кронштейнов, шасси и компонентов конструкции перед переходом к производственному оборудованию. Оптимизируя DFM, выбор материалов, производственные процессы и контроль качества на ранних этапах цикла разработки, производители могут снизить инженерные риски, сократить время разработки продукта и плавно перейти от прототипа к производству.

Wuxi Ingks Metal Parts специализируется на изготовлении листового металла на заказ, прецизионной обработке с ЧПУ, штамповке металла и услугах быстрого прототипирования для клиентов из самых разных отраслей. Благодаря опытным инженерам, современному производственному оборудованию и строгому контролю качества компания помогает клиентам разрабатывать высококачественные, готовые к производству металлические компоненты с более короткими сроками выполнения заказов и надежной производственной поддержкой.

• Просмотрите текущие модели 3D CAD и определите любые малые радиусы изгиба или отверстия, расположенные слишком близко к линиям сгиба.

• Экспортируйте готовые проекты в файлы STEP и создавайте сопроводительные 2D-чертежи PDF с четко обозначенными критическими допусками.

• Составьте спецификацию с подробным описанием всего необходимого стандартного оборудования, такого как гайки или стойки PEM.

• Отправьте полный пакет документации квалифицированному партнеру-производителю для всестороннего анализа DFM и запроса ценового предложения (RFQ).

Часто задаваемые вопросы

Вопрос: Каково типичное время выполнения прототипов из листового металла?

О: Стандартное время выполнения заказа составляет от 2 до 5 дней для простых деталей, требующих только лазерной резки и базовой гибки. Сложные сборки, включающие сварку, установку оборудования или специальную обработку поверхности, например, порошковое покрытие, обычно увеличивают время выполнения заказа до одной или двух недель.

Вопрос: Какие материалы лучше всего подходят для прототипирования листового металла?

Ответ: Обычные материалы включают алюминий 5052 из-за его превосходной формуемости, нержавеющую сталь 304 и 316 из-за коррозионной стойкости, холоднокатаную сталь из-за структурной прочности и медь из-за электропроводности. Выбор материала во многом зависит от функциональных требований конечной детали.

Вопрос: В чем разница между мягкими и твердыми инструментами при изготовлении листового металла?

Ответ: Мягкая оснастка использует универсальные, готовые листогибочные штампы и лазерные резаки для формирования деталей без специальных приспособлений, что делает процесс прототипирования экономически эффективным. Твердая оснастка предполагает изготовление штампов по индивидуальному заказу, предназначенных для крупносерийного производства и требующих значительных первоначальных инвестиций.

Вопрос: Как DFM снижает затраты на прототип?

Ответ: Проектирование с учетом технологичности (DFM) снижает затраты за счет стандартизации радиусов изгиба, обеспечения правильного размещения отверстий вдали от линий сгиба и исключения слишком жестких допусков. Это сводит к минимуму время наладки станка, предотвращает разрыв материала и устраняет необходимость ручной доработки.

Вопрос: Могу ли я использовать напечатанную на 3D-принтере деталь вместо прототипа из листового металла?

Ответ: Хотя 3D-печать отлично подходит для концептуальных моделей, она не может точно воспроизвести изотропные механические свойства, теплопроводность или структурное поведение формованного металла. Прототипирование листового металла необходимо для функциональных испытаний, когда деталь должна выдерживать реальные нагрузки.
